一、HIC是什么意思？

HIC是指法蘭、鍛件、三通、鋼管、輸油管道、石油套管、鉆具的HIC試驗，HIC試驗又被稱為氫致開裂或者抗氫誘導裂紋試驗。適一般是石油煉化、天然氣方面，用于在酸性環境下使用。

HIC試驗裝置

二、什么材質需要做HIC試驗呢？

例如：Q245R (HIC)-I指的是鋼種級別Q245R，腐蝕試驗只做抗氫致開裂檢驗(HIC)，成分要求熔煉分析P≤0.015、S≤0.003;成品分析P≤0.01，S≤0.004。

常見的HIC抗氫鋼鋼板牌號有：Q245RHICQ345RHIC SA516Gr60HIC SA516Gr70HIC 15CrMoR(H)SA387Gr11Cl2(H)Q245R(R-HIC) Q345R(R-HIC)SA516Gr70(R-HIC)14Cr1MoR(H)SA387Gr12(H)臨氫鋼板12Cr2Mo1R(H)。

三、HIC試驗檢測標準是什么？

NACE TM0284 管道鋼和壓力容器鋼抗氫致開裂評定方法

GB/T 8650 管線鋼和壓力容器鋼抗氫致開裂評定方法

四、HIC試驗試樣有什么規定？

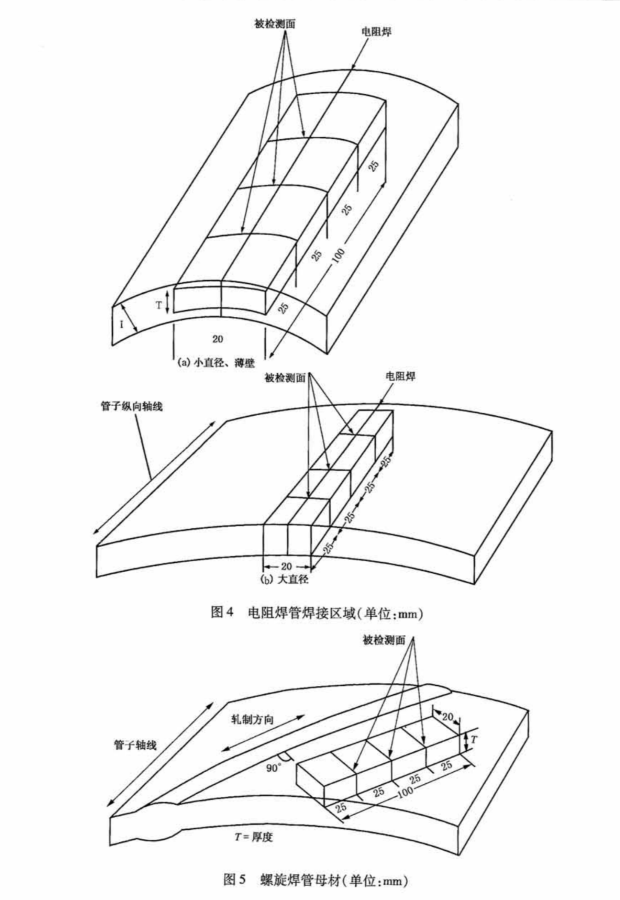

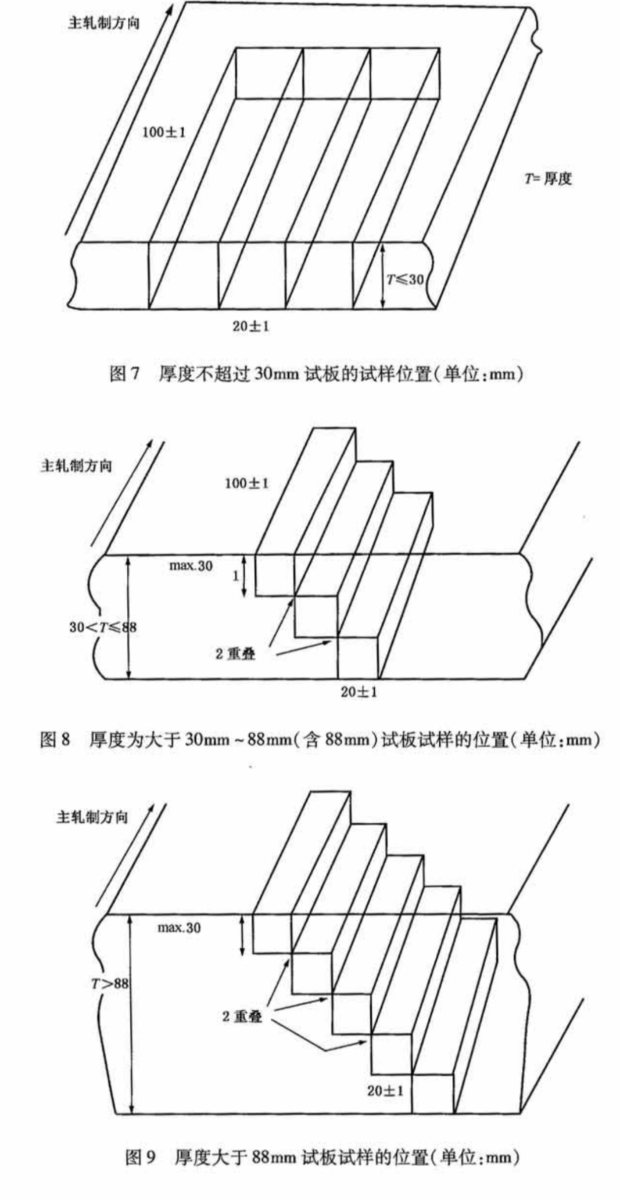

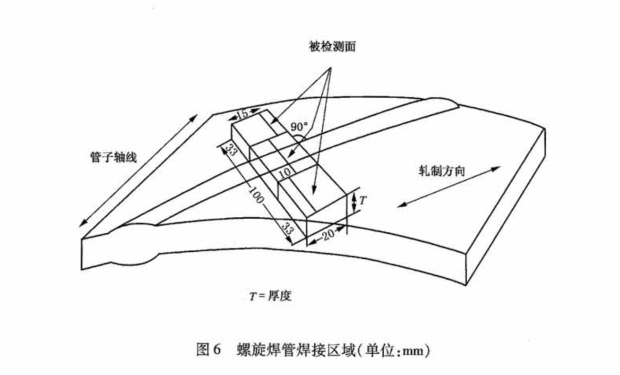

試樣尺寸：100 X20mm，試樣厚度不超過30mm，一組三根試樣。管、板材的取樣見下圖。

五、HIC試驗如何測試?

A、按氫致開裂的相應標準加工試樣。對加工好的試樣進行打號，并觀察試樣表面有無毛刺、銹蝕、油污等，若有則應采取相應處理。

B、用丙酮清洗試樣，清洗后，試樣的測試部分不能用手或其它可能損壞其表面的物體碰觸

C、將樣品放入容器，連接試驗系統，并立即通入氮氣(N2)除氧，除氧時間不少于1小時，確保通入硫化氫(H2S)前溶液中無氧。

D、通入硫化氫(H2S)氣體，通入速度達到200ml/min.L溶液持續60min，后持續保持H2S氣體正壓通入(H2S的通入操作方法見附錄Ⅱ)。并且應在通入氣體前打開氣體超標報警器。試驗過程中應保證試驗溫度在25±3℃，試驗前溶液PH2.6～2.8之間，結束后的PH不應大于4，持續時間為96h。

E、試驗結束后關閉H2S氣閥，并通入氮氣吹掃，時間不小于6h以充分趕出容器及氣管中殘余的H2S氣體。

F、取出試樣，進行相應的評定，做好記錄，并對容器進行清洗。

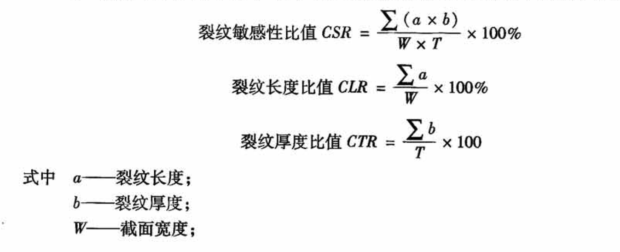

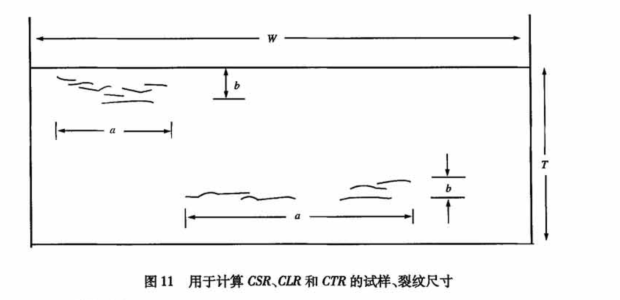

六、HIC試驗如何評定？
