1 承壓設(shè)備的焊接工藝評定，除遵守本標準規(guī)定外，還應(yīng)符合鍋爐、壓力容器和壓力管道產(chǎn)品相關(guān)標準、技術(shù)文件的要求。

2 焊接工藝評定一般過程是：根據(jù)金屬材料的焊接性能，按照設(shè)計文件規(guī)定和制造工藝擬定預(yù)焊接工藝規(guī)程，施焊試件和制取試樣，檢測焊接接頭是否符合規(guī)定的要求，并形成焊接工藝評定報告對預(yù)焊接工藝規(guī)程進行評價。

3 焊接工藝評定應(yīng)在本單位進行。焊接工藝評定所用設(shè)備、儀表應(yīng)處于正常工作狀態(tài)，金屬材料、焊接材料應(yīng)符合相應(yīng)標準，由本單位操作技能熟練的焊接人員使用本單位設(shè)備焊接試件。

4 評定合格的焊接工藝是指合格的焊接工藝評定報告中，所列通用焊接工藝評定因素和專用焊接工藝評定因素中重要因素、補加因素

5 檢驗要求和結(jié)果評價

5.1 對接焊縫試件和試樣的檢驗

5.2 試件檢驗項目：外觀檢查、無損檢測、力學(xué)性能試驗和彎曲試驗。

5.3 外觀檢查和無損檢測（按JB/T 4730）結(jié)果不得有裂紋。

5.4力學(xué)性能試驗和彎曲試驗

a）力學(xué)性能試驗和彎曲試驗項目和取樣數(shù)量除另有規(guī)定外，應(yīng)符合表11的規(guī)定；

b）當規(guī)定進行沖擊試驗時，僅對鋼材和含鎂量超過3%的鋁鎂合金焊接接頭進行夏比V型缺口沖擊試驗，鋁鎂合金焊接接頭只取焊縫區(qū)沖擊試樣；

c）當試件采用兩種或兩種以上焊接方法（或焊接工藝）時：拉伸試樣和彎曲試樣的受拉面應(yīng)包括每一種焊接方法（或焊接工藝）的焊縫金屬和熱影響區(qū)；當規(guī)定做沖擊試驗時，對每一種焊接方法（或焊接工藝）的焊縫區(qū)和熱影響區(qū)都要經(jīng)受沖擊試驗的檢驗；

d）拉伸試樣和彎曲試樣尺寸，根據(jù)相關(guān)標準或技術(shù)文件確定允許公差。

力學(xué)性能試驗和彎曲試驗項目和取樣數(shù)量

力學(xué)性能試驗和彎曲試驗的取樣要求：

a）取樣時，一般采用冷加工方法，當采用熱加工方法取樣時，則應(yīng)去除熱影響區(qū)；

b）允許避開焊接缺陷、缺欠制取試樣；

c）試樣去除焊縫余高前允許對試樣進行冷校平；

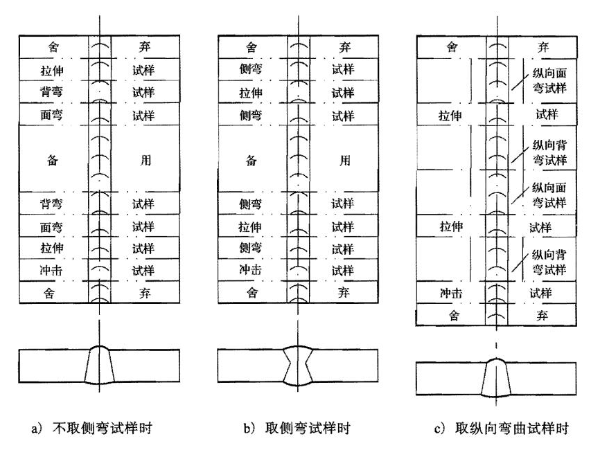

d）板狀對接焊縫試件上試樣取樣位置見圖2；

e）管狀對接焊縫試件上試樣取樣位置見圖3。
